АКУСТИЧЕСКИЕ ЭКРАНЫ DOORHAN

АКУСТИЧЕСКИЕ ЭКРАНЫ

Эстетичный внешний вид. Благодаря реализованным конструкторским решениям, высокой технологии производства и качеству применяемых материалов, акустические экраны DoorHan имеют эстетичный внешний вид. Качество сборки панелей и комплектации существенно превосходит имеющиеся на рынке аналоги.

Широкая вариативность по цвету и конструктиву. Акустические экраны могут быть изготовлены из шумопоглощающих перфорированных и неперфорированных панелей, шумоотражающих неперфорированных и светопрозрачных панелей, а также из комбинации любых типов панелей. Цветовая гамма экранов представлена всеми цветами RAL.


Легкость монтажа, ремонта и обслуживания. Акустические экраны монтируются в заранее установленные стойки без применения сварки. Время сборки секции экрана составляет всего несколько минут. Замена панелей акустических экранов производится без применения специализированного оборудования бригадой из двух человек.

Отсутствие вибрации конструкции. Благодаря наличию на ребрах боковых крышек панелей у плотнителя (энергофлекс) акустические экраны DoorHan не подвержены вибрации и не создают вторичного шума. Уплотнитель также увеличивает срок службы экрана за счет гашения вибрации панелей в процессе эксплуатации.

Высокая огнестойкость. Характеристики пожарной безопасности акустических экранов DoorHan не только не уступают российским аналогам, но и превосходят их по некоторым из показателей. Акустические экраны DoorHan соответствуют группе горючести — Г1 (слабогорючие), группе воспламеняемости — В1 (трудновоспламеняемые).

ПРЕИМУЩЕСТВА

АКУСТИЧЕСКИЕ ЭКРАНЫ DOORHAN  АКУСТИЧЕСКИЕ ЭКРАНЫ DOORHAN

АКУСТИЧЕСКИЕ ЭКРАНЫ DOORHAN  АКУСТИЧЕСКИЕ ЭКРАНЫ DOORHAN

АКУСТИЧЕСКИЕ ЭКРАНЫ DOORHAN  АКУСТИЧЕСКИЕ ЭКРАНЫ DOORHAN

АКУСТИЧЕСКИЕ ЭКРАНЫ DOORHAN  АКУСТИЧЕСКИЕ ЭКРАНЫ DOORHAN

АКУСТИЧЕСКИЕ ЭКРАНЫ DOORHAN  АКУСТИЧЕСКИЕ ЭКРАНЫ DOORHAN

АКУСТИЧЕСКИЕ ЭКРАНЫ DOORHAN  АКУСТИЧЕСКИЕ ЭКРАНЫ DOORHAN

АКУСТИЧЕСКИЕ ЭКРАНЫ DOORHAN  АКУСТИЧЕСКИЕ ЭКРАНЫ DOORHAN



АКУСТИЧЕСКИЕ ЭКРАНЫ - ХАРАКТЕРИСТИКИ

Наименование параметра Значение
Наименьшая длина панели, мм   500*
Наибольшая длина панели, мм   3950**
Высота всех типов панелей, мм 500±2
Толщина звукопоглощающей и звукоотражающей панели, мм 85±1
Толщина светопрозрачной панели (профиля/стеклопакета), мм 40/16
Высота секции экрана, мм от 2000 до 8000
Основные характеристики
Коэффициент звукопоглощения (отношение неотраженного потока звуковой энергии к потоку звуковой энергии, падающему на экран) 0,93 (класс А)
Индекс изоляции воздушного шума, дБ 31
Группа горючести Г1 (слабогорючие)
Группа воспламеняемости B1 (трудновоспламеняемые)
Группа дымообразующей способности Д1 (с малой дымообразующей способностью)
Группа токсичности продуктов горения Т1 (малоопасные)
Группа распространения пламени по поверхности РП2 (слабораспространяющие)
Механическая прочность, кг/кв. м 95
Ударопрочность при применении ударной нагрузки 30 Дж в условиях t +28 °C отсутствие разрушений
Ударопрочность при применении ударной нагрузки 30 Дж в условиях t -32 °C отсутствие разрушений
Рабочий диапазон температур окружающего воздуха, °C от +50 до -55
Допустимое значение ветрового давления, кг/кв.м 95

*Допуск на длину панели + 5 мм.
**Длина панели определяется заказчиком в договоре.



АКУСТИЧЕСКИЕ ЭКРАНЫ - Конструкция

1. Шумопоглощающая/шумоотражающая панель в составе:

  • профилированные листы С20 — 2 шт. (в шумопоглощающей панели один из них перфорированный, в шумоотражающей — оба без перфорации);
  • плита минераловатная, теплоизоляционная на синтетическом связующем — 1 шт.
  • мембрана для стен и фасадов (парогидроизоляция). Устанавливается на минераловатную плиту со стороны перфорированного листа;
  • верхний и нижний нащельники;
  • боковые крышки оцинкованные — 2 шт.;
  • уплотнитель энергофлекс — 2 шт. Устанавливается на ребро боковой крышки со стороны перфорированного листа.


2. Светопрозрачная панель в составе:

  • профили алюминиевые: верхний, нижний, боковой;
  • профиль алюминиевый «штапик»;
  • поликарбонат ударопрочный;
  • резиновые уплотнители для поликарбоната;
  • боковые крышки оцинкованные — 2 шт.;
  • уплотнитель энергофлекс — 2 шт. Устанавливается на ребро боковой крышки с лицевой стороны экрана.


3. Стойки в составе:

  • балка расчетного двутаврового сечения на высоту секции акустического экрана;
  • основание балки с ребрами жесткости и возможностью крепления к фундаменту из буронабивных свай;


4. Комплект крепления панелей в составе:

  • профиль прижимной оцинкованный, встраиваемый в стойки с внутренней стороны панелей на всю высоту секции;
  • метизы расчетной длины (болты, гайки — по 2 шт. на одну панель).



Акустический экран с различной комбинацией панелей

АКУСТИЧЕСКИЕ ЭКРАНЫ DOORHAN



АКУСТИЧЕСКИЕ ЭКРАНЫ - Дизайн

СТАНДАРТНЫЕ ЦВЕТА ПАНЕЛЕЙ
RAL 9010 чистый белый
RAL 9006 белый алюминий
RAL 9003 сигнально-белый
RAL 9002 белая ночь
RAL 8017 шоколадно-коричневый
RAL 7024 серый графит
RAL 7004 сигнально-серый
RAL 6005 зеленый мох
RAL 6002 зеленый
RAL 5005 сигнально-синий
RAL 5002 ультрамарин голубой
RAL 3020 базовый красный
RAL 3005 винно-красный
RAL 2004 оранжевый
RAL 1018 цинково-желтый
RAL 1014 слоновая кость

























ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА

Включает в себя ряд мероприятий таких, как разметка территории согласно проекту, проведение работ нулевого цикла, подготовка охраняемого места под выгрузку комплектации.


СПОСОБЫ МОНТАЖА

Монтаж акустических экранов осуществляется на заранее подготовленный фундамент из буронабивных свай либо на соответствующий спроектированный ленточный фундамент с расположенными на нем закладными элементами с высокопрочными шпильками.




СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ

Прямой акустический экран

Г-образный акустический экран




БАЗОВАЯ КОМПЛЕКТАЦИЯ

Стойки акустического экрана представляют собой конструкцию, состоящую из двутавра расчетного сечения, сваренного с жестким основанием.

Шумоотражающие панели. Состав: профилированные стальные листы С20, плита минераловатная теплоизоляционная на синтетическом связующем, верхний и нижний нащельники, боковые крышки толщиной 1,2 мм, уплотнитель (энергофлекс).

Шумопоглощающие панели. Состав: профилированные стальные листы С20 (один из которых перфорированный), плита минераловатная теплоизоляционная на синтетическом связующем, мембрана парогидроизоляции полипропиленовая «Изобонд А», верхний и нижний нащельники, боковые крышки, уплотнитель (энергофлекс).

Светопрозрачные панели. Состав: алюминиевые профили (верхний, нижний, боковой, промежуточный, штапик), стеклопакет 16 мм, боковые крышки, уплотнитель (энергофлекс).

Комплект крепления панелей. Один комплект служит для крепления двух панелей. Состав: прижимной профиль — 2 шт., болт — 4 шт., гайка — 4 шт.

Профили переходные (верхний и нижний). Устанавливаются в местах перехода от шумопоглощающей/шумоотражающей панели к светопрозрачной.

Профиль надстройки переходной. Устанавливается в месте стыка верхних панелей при использовании стойки с уклоном под верхнюю панель.




ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

Арматурный каркас для буронабивной сваи.






УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ

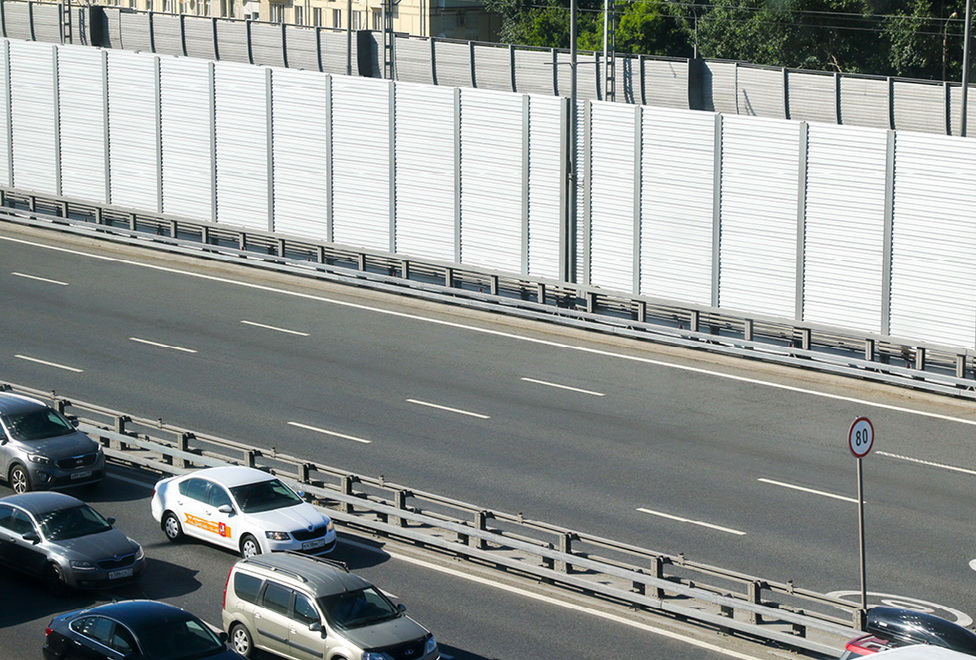

Акустические экраны DoorHan могут эксплуатироваться в условиях воздействия агрессивных сред, преимущественно устанавливаются вдоль автомобильных и железных дорог.
